Koło zębate z wielowypustem – budowa, zastosowanie i metody obróbki

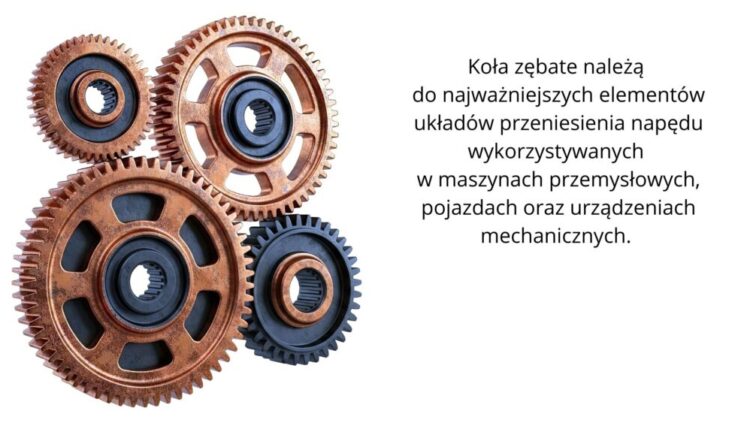

Koła zębate należą do najważniejszych elementów układów przeniesienia napędu wykorzystywanych w maszynach przemysłowych, pojazdach oraz urządzeniach mechanicznych. Ich zadaniem jest przekazywanie momentu obrotowego i zapewnienie odpowiedniej współpracy elementów przekładni. W wielu konstrukcjach stosuje się koło zębate z wielowypustem, które umożliwia skuteczne połączenie koła z wałem i przenoszenie znacznych obciążeń. Rozwiązanie to znajduje zastosowanie szczególnie tam, gdzie istotne są trwałość, dokładność wykonania oraz niezawodność mechanizmu.

Czym jest koło zębate z wielowypustem?

Koło zębate z wielowypustem to element przekładni mechanicznej wyposażony w uzębienie służące do współpracy z innym kołem oraz połączenie wielowypustowe umożliwiające osadzenie go na wale.

Wielowypust stanowi zespół odpowiednio ukształtowanych wypustów i rowków, które tworzą połączenie przenoszące moment obrotowy. W przypadku koła zębatego najczęściej stosuje się wielowypust wewnętrzny wykonany w otworze piasty. Współpracuje on z wielowypustem zewnętrznym znajdującym się na wale.

Takie rozwiązanie pozwala na równomierniejsze rozłożenie obciążeń na powierzchniach współpracujących elementów niż w przypadku wielu klasycznych połączeń wpustowych. W zależności od konstrukcji umożliwia również osiowe przesuwanie koła po wale.

Koło zębate z wielowypustem znajduje zastosowanie zarówno w przekładniach o stałym położeniu elementów, jak i mechanizmach wymagających zmiany położenia poszczególnych części układu napędowego.

Gdzie stosuje się koła zębate z wielowypustem?

Połączenia wielowypustowe są wykorzystywane w wielu gałęziach przemysłu. Szczególne znaczenie mają w konstrukcjach narażonych na wysokie momenty obrotowe, zmienne obciążenia oraz intensywną eksploatację.

Do najważniejszych obszarów zastosowania należą:

• Przekładnie przemysłowe – wykorzystywane w maszynach produkcyjnych, reduktorach oraz układach napędowych.
• Motoryzacja – skrzynie biegów, mechanizmy przeniesienia napędu i elementy układów transmisyjnych.
• Maszyny budowlane – przekładnie urządzeń pracujących pod znacznym obciążeniem.
• Rolnictwo – układy napędowe ciągników, kombajnów i innych maszyn rolniczych.
• Przemysł ciężki – urządzenia hutnicze, górnicze i maszyny technologiczne.
• Energetyka – wybrane mechanizmy napędowe i przekładnie urządzeń energetycznych.

W każdym z tych zastosowań istotne jest odpowiednie dopasowanie geometrii uzębienia oraz parametrów wielowypustu do warunków pracy.

Jakie zalety ma koło zębate z wielowypustem?

Najważniejszą zaletą tego rozwiązania jest możliwość przenoszenia wysokiego momentu obrotowego przy zachowaniu stosunkowo kompaktowej konstrukcji połączenia.

Wielowypust zapewnia współpracę wielu powierzchni nośnych, dzięki czemu obciążenia mogą być rozłożone pomiędzy poszczególne wypusty. Odpowiednio zaprojektowane połączenie charakteryzuje się dobrą odpornością na obciążenia eksploatacyjne.

Dodatkową korzyścią jest możliwość uzyskania odpowiedniego centrowania elementów. Ma to znaczenie dla ograniczenia bicia, drgań oraz nierównomiernego zużywania się współpracujących części.

W niektórych konstrukcjach połączenie wielowypustowe ułatwia również montaż i demontaż elementów przekładni. Nie oznacza to jednak, że każde takie połączenie jest przesuwne – zależy to od jego projektu oraz sposobu zabezpieczenia osiowego.

Jak przebiega produkcja koła zębatego z wielowypustem?

Wytwarzanie koła zębatego z wielowypustem wymaga zastosowania odpowiednich technologii obróbki mechanicznej. Proces produkcyjny obejmuje kilka etapów, których kolejność zależy od materiału, geometrii i wymaganej dokładności.

Przygotowanie półfabrykatu

Pierwszym etapem jest dobór materiału oraz przygotowanie półfabrykatu. W produkcji wykorzystuje się między innymi stale konstrukcyjne i stopowe, które mogą być poddawane odpowiedniej obróbce cieplnej.

Obróbka powierzchni bazowych

Następnie wykonuje się toczenie otworu, powierzchni czołowych oraz średnic zewnętrznych. Dokładność tego etapu ma istotne znaczenie dla późniejszego wykonania uzębienia i wielowypustu.

Wykonanie uzębienia

Zęby koła mogą być wykonywane metodami kształtowymi lub obwiedniowymi. Dobór technologii zależy między innymi od rodzaju uzębienia, wielkości elementu oraz oczekiwanej wydajności produkcji.

Obróbka wielowypustu

Wielowypust wewnętrzny można wykonywać poprzez przeciąganie, dłutowanie, obróbkę obwiedniową odpowiednim narzędziem lub wybrane technologie obróbki CNC. Wybór metody zależy od geometrii połączenia, dostępności narzędzi i wielkości serii produkcyjnej.

Obróbka wykańczająca i kontrola jakości

Ostatnie etapy mogą obejmować obróbkę cieplną, szlifowanie oraz kontrolę wymiarową. Sprawdzane są parametry uzębienia, współosiowość, bicie oraz zgodność geometrii wielowypustu z dokumentacją techniczną.

Nowoczesne obrabiarki w produkcji kół zębatych

Produkcja precyzyjnych elementów przekładni wymaga odpowiedniego zaplecza technologicznego. Szczególne znaczenie mają obrabiarki CNC, które pozwalają uzyskać wysoką powtarzalność wymiarową oraz stabilne parametry procesu.

Właściwie dobrana technologia umożliwia ograniczenie błędów geometrycznych, skrócenie czasu produkcji oraz poprawę jakości gotowych elementów.

Przedsiębiorstwa poszukujące profesjonalnych rozwiązań technologicznych mogą zapoznać się z ofertą EUROTEC, firmy specjalizującej się w dostarczaniu obrabiarek i urządzeń przemysłowych. W ofercie znajdują się między innymi maszyny przeznaczone do obróbki oraz pomiaru uzębień, w tym rozwiązania renomowanego producenta Gleason.

Więcej informacji o dostępnych technologiach i urządzeniach można znaleźć na stronie: obróbka kół zębatych – EUROTEC.

Na co zwrócić uwagę przy wyborze koła zębatego z wielowypustem?

Dobór odpowiedniego elementu powinien uwzględniać warunki pracy całego układu napędowego. Kluczowe znaczenie mają przenoszony moment obrotowy, prędkość obrotowa, charakter obciążeń oraz wymagana trwałość.

Należy również określić geometrię wielowypustu, tolerancje pasowania, materiał oraz wymagania dotyczące twardości powierzchni.

Nieprawidłowe dopasowanie elementów może prowadzić do nadmiernych luzów, przyspieszonego zużycia i pogorszenia parametrów pracy przekładni.

Dlatego precyzyjna obróbka koła zębatego z wielowypustem jest jednym z podstawowych warunków zapewnienia jego długotrwałej i niezawodnej eksploatacji.

FAQ – najczęściej zadawane pytania

Co to jest koło zębate z wielowypustem?

To element przekładni wyposażony w uzębienie zewnętrzne oraz połączenie wielowypustowe, najczęściej wewnętrzne, umożliwiające przenoszenie momentu obrotowego pomiędzy kołem a wałem.

Czym różni się wielowypust od wpustu?

Połączenie wpustowe wykorzystuje zazwyczaj jeden wpust, natomiast wielowypust składa się z wielu współpracujących wypustów i rowków. Pozwala to rozłożyć obciążenia na większą liczbę powierzchni kontaktowych.

Jak wykonuje się wielowypust wewnętrzny w kole zębatym?

Wielowypust wewnętrzny może być wykonywany między innymi metodą przeciągania, dłutowania lub odpowiednią technologią obróbki CNC. Wybór zależy od wymiarów, geometrii i skali produkcji.

Z jakiego materiału wykonuje się koła zębate z wielowypustem?

Najczęściej wykorzystuje się stale konstrukcyjne oraz stopowe. Dobór konkretnego gatunku zależy od obciążeń, wymaganej odporności na zużycie oraz planowanej obróbki cieplnej.

Czy koło zębate z wielowypustem może przesuwać się po wale?

Tak. Odpowiednio zaprojektowane połączenie wielowypustowe może umożliwiać przesuw osiowy koła przy jednoczesnym przenoszeniu momentu obrotowego. Nie wszystkie połączenia wielowypustowe mają jednak taką funkcję.

Dlaczego dokładność obróbki wielowypustu jest ważna?

Dokładność wpływa na prawidłowe pasowanie koła i wału, rozkład obciążeń oraz trwałość połączenia. Błędy wykonania mogą powodować nierównomierne zużycie, nadmierne luzy i drgania podczas pracy przekładni.
